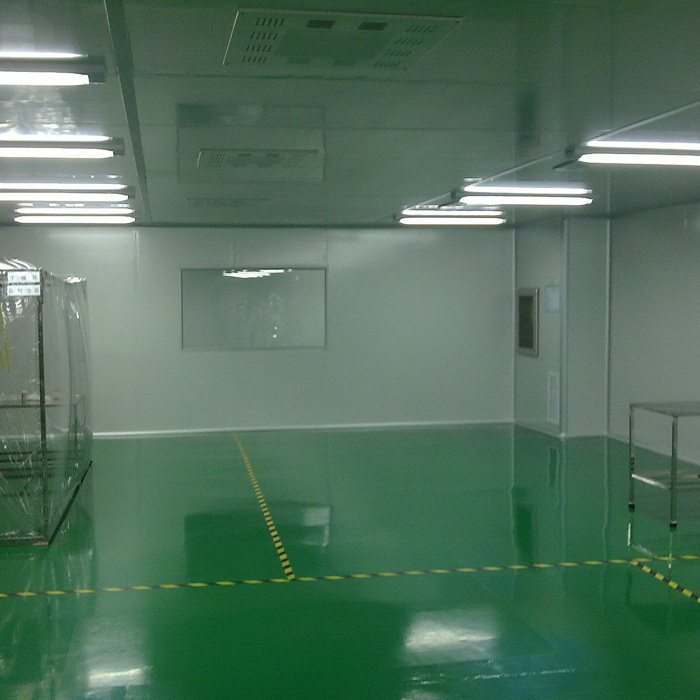

凈化車間工程設計與施工幾個關鍵性問題
在工廠潔凈車間裝修中, 常見的要數萬級潔凈車間和十萬級潔凈車間。對于大型企業無塵車間項目,萬級、十萬級潔凈度車間的設計、基建配套裝修、設備采購等都要遵從市場及建筑工程標準。 1.電話和火警設備 潔凈廠房設置電話,對講電話,可以減少人員在潔凈區走動,減少發塵量,也可在萬一發生火災時及時與外部聯系,也為正常工作聯系創造條件。此外,還應設置火災報警系統,防止火情不易被外部發現而造成重大經濟損失。 2.風管要求經濟與效率并重 在集中或凈化空調系統中,對風管的要求是既經濟又能有效地送風。前者要求體現在價格低廉,方便施工,運行成本,內表面光滑阻力小。后者是指嚴密性好,不漏氣,不發塵,不積塵,不污染,可耐火、耐腐蝕、耐潮濕。 3.空調凈化需關注節能 空調凈化是能耗大戶,設計與施工中需關注節能措施。在設計中,系統及區域的劃分,送風量計算,溫度與相對溫度的確定,潔凈級別與換氣次數的確定,新風比,風管保溫,風管制作中的咬口形式對漏風率的影響,干管支管連接角度對氣流阻力的影響,法蘭連接是否漏風等以及空調箱、風機、冷水機組等設備選擇無一不與能耗有關,所以,這些細節必須要考慮到。 4.依據氣候條件選空調箱 關于空調箱的選擇,應考慮所處的氣候環境。如在冬季氣溫低、空氣含塵量大的北方地區,則應在通用的空調機組上增設新風預熱段,采用淋水式空氣處理方式,使其既對空氣洗塵又使其產生熱溫交換達到所要求的溫、濕度。而在氣候濕潤,空氣含塵濃度較低的南方地區,則冬季也無需對新風預熱,對空氣的過濾及溫、濕度的調節則采用初效過濾,表冷面調節溫濕度,也可加強溫減濕工序,再經中效過濾和終端高效或亞高效過濾。空調箱配套風機 采用變頻風機,這不僅節能,還可靈活調節風量風壓。 5.空調機房宜在潔凈室側面 空調機房的位置,其位置宜在潔凈室的側面,這不但可以節能,也有利于風道的布置,并使氣流組織更加合理,同時,可以節省工程費用。 6.多機冷水機組更靈活 冷水機組如果要求較大的制冷量,不宜選用單機,宜采用多機制,電機宜用變頻調速,以降低起動功率。多機可以靈活使用,不至于出現“大馬拉小車”的浪費能源現象。 7.自控裝置保證全程調節 目前,有的生產廠家采用手動方式進行控制風量和風壓的調節,但由于控制風量和風壓的調節閥均在技術隔層,而且吊頂也都是彩鋼板的軟吊頂,基本上都是在安裝調試時調好,此后,大都沒再調節過,實際上也無法調節。為確保潔凈廠房的正常生產和工作,應設置一套較完整的自控裝置,實現以下功能:潔凈室空氣潔凈度、溫濕度、壓差監控、風閥調節;高純氣體、純水和循環冷卻水的溫度、壓力、流量的檢測;氣體純度、純水水質的監測等。

無塵車間送風方案
普通的空調送風方式可分為集中式和局部式兩種。另外,凈化系統需要粗效、中效和高效過濾器,結合空調與凈化的雙重要求,凈化空調系統可分為集中式凈化空調系統和分散式凈化空調系統。 1、集中式凈化空調系統 空氣的初效和中效過濾器及熱濕處理設備(風機、加熱、加濕冷卻設備)集中設置在一個空調機房內,用管道與布置在室內風口處的高效過濾器相連所組成的系統,叫集中式凈化空調系統。 集中式凈化空調系統的送風方式可有以下幾種形式。 (1)單風機系統 a.為防止污染空氣滲入凈化空調系統而再次污染中效過濾器后的空氣,中效過濾韶一般應設置在系統的正壓段。 b.為防止高效過濾器后的空氣再次被污染,高效過濾器應盡量布置在系統末端即盡量靠近潔凈室的送風口。一般情況下不宜采用在空調機房內或離潔凈室送風口較遠的送風管道上集中布置高效過濾器的做法。 c.當回風含塵濃度較高或有大粒徑灰塵、纖維等情況下,可在回風口或回風管道上設置中效過濾器。 d.在圍護結構比較嚴密的條件下,為防止系統停止運行后室外污染空氣由新風口進入潔凈室,除在回風口或回風管道上設置中效過濾器外,可在新風人口管道上設置電動密閉閥并與風機連鎖。當風機啟動時,密閉閥打開,停止運行時關閉;或在新風人口管道上設置一般調節閥,再增設一道中效過濾器。 (2)設置值班風機的系統 當凈化空調系統間歇運行時,為防止系統停運后室外污染空氣通過圍護結構的縫隙或從新風口進入潔凈室,可以設置值班風機。 值班風機的風量按維持室內預定正壓值所需換氣次數確定;如果潔凈室內的排風系統全天運行或在非生產時減少風量運行,則值班風機的風量還應考慮排風系統的排風量。 (3)并聯的集中式系統 當一空調機房內布置多個集中式凈化空調系統時,可將幾個系統并聯,只設一個新風熱濕處理系統。這樣做可以減輕每個集中式凈化處理室空調系統的冷負荷與熱負荷,而且運行比較靈活。 系統正常運行時,閥1和閥3關閉,閥2和閥4打開,新風風機3和送風風機5投入運行;系統值班運行時,閥1和閥3打開,閥2和閥4關閉,新風風機3投入運行,送風風機5停止運行。此外,當某個系統不需要運行時,可將閥1和閥2或閥3和閥4關閉,其相應的送風風機也停止運行即可,而其余系統可以照常使用。 (4)雙風機系統 當系統阻力較大時,為了降低噪聲,減少漏風量和便于系統的運行調節,經技術經濟比較認為合理時,可采用雙風機集中式凈化空調系統 雙風機系統由于兩臺風機串聯使用,其效率較每臺風機單獨使用時要低,同時機房面積也大。 (5)兩級高效過濾器系統。對于層流潔凈室,為了延長頂棚 過濾器的使用壽命,減少其更換次數及提高室內空氣潔凈度,可在送風靜壓箱人口處或空調機房內增設一道高效過濾器。這種做法的缺點是系統的阻力增大,投資也相應增加。 (6)部分空氣直接循環的集中系統利用大型離心通風機實現部分空氣直接循環的集中式系統。利用并聯的小型離心式通風機實現部分空氣直接循環的集中式系統。層流潔凈室的換氣次數很大,如果空調機房與潔凈室的距離較遠,可利用大型離心式通風機或風量大、風壓高、效率高、噪聲低的數臺小型離心式通風機并聯,就近實現部分空氣的直接循環,縮短了大風管的長度,并節省了風管所占空間。 將小型離心式通風機和高效過濾器組成凈化送風單元,然后用凈化送風單元組成層流潔凈室,其機房占地面積較土建式的小,施工周期也將大大縮短。 (7)設置消聲器的集中式系統。系統利用裝配式潔凈小室,局部凈化設備(潔凈工作臺、潔凈棚、層流罩和自凈器等)與一般空調環境所構成的系統,均叫分散式凈化空調系統。
